Игрушка 2. Начало.

Необходимая краска пока так и не пришла. Чтобы не терять время, занялся глубоким запилом следующей игрушки - Panzer IV Ausf.H with Armor от Academy. Задача осталась прежней - получить необходимые навыки в сборке, обработке наборов. Немного фото прогресса:

Полностью переделана задняя часть танка в соответствии с чертежами найденными в интернете. Привязки к какому-то конкретному образцу пока нет, на данном этапе просто общие доработки соответствующие любому танку модификации "H".

Когда-то, когда этот кит выпускала Tamiya, в этой игрушке подразумевалось использование электродвигателя, у меня цели оживить этот танк нету, поэтому лишние отверстия в ванной зашпаклеваны, добавлен отсутствующий сварной шов из тянутого литника. Вообще какой-то слишком плоский этот танк получается снизу... Но за неимением фото пока оставлю как есть. Кстати, насчет использования шпаклевки от Tamiya (белая) на больших (глубоких) поверхностях - она дает большую усадку, причем время высыхания (полного) что-то около 2-х дней. Т.е. при обработке мест шпаклевания, через сутки после нанесения состава, можно с удивлением отметить, что спустя еще один день, это место снова дало приличные утяжины, требующие повторного шпаклевания.

Привод задней ступицы. То что было в наборе, очень отдаленно напоминало деталь установленную на танках. Было принято решение изготовить эту деталь заново по образу и подобию детали идущей в наборе Dragon. К сожалению при изготовлении была допущена ошибка - болты совершенно не того диаметра, использовались болты 1 мм, а должны были быть примерно 0,8 мм, у меня не было просто меньшего диаметра...

Макросъемка убивает наповал... В жизни все выглядит куда приличнее, ну ничего, впереди грунтовка, она где-то скроет косяки, где-то их выявит. Эту игрушку решил собрать с промежуточным грунтованием.

История. Грунтовка.

Итак - мой первый опыт грунтовки собранной игрушки. На момент грунтовки я сделал следующий набор деталей:

• Тигр в сборе (приклеены те детали которые красились в цвет базы);
• Инструмент (в том числе навесные траки и тросы);
• Ходовая (катки и полусобранные гусеницы - соответственно отдельно);

Грунтовка выбранная мной - это Tamiya surface primer (grey) из баллона. Заранее зная, что при распылении из баллона получается широкий факел и крайне вероятно залить всю игрушку к чертовой матери, я стравил грунтовку в заранее подготовленную стеклянную баночку. Интересно, что при стравливании грунтовка как бы вскипела в баночке, выделяя огромное количество холода, и при любых действиях внутри баночки при перемешивании она очень агрессивно себя вела... Наивно решив, что грунтовка стравленная с баллона имеет идеальную консистенцию для распыления, после того как она более-менее успокоилась, я перелил ее в приобретенный на днях аэрограф фирмы "Jas" - модель "1117". К слову сказать, набор компрессор и аэрограф все той же Tamiya у меня лежал в шкафу уже пару лет и ждал своей очереди. Но вернемся к нашим "баранам"... включив компрессор я с удивлением обнаружил, что при наполненном бачке аэрографа, при нажатии на кнопку ничего не выходит кроме воздуха, я регулировал и подачу краски и количество поступающего воздуха но так и не добился нужного мне результата. Аэрограф плевался, распрыскивал грунтовку неравномерно - крупными кляксами. На тот момент до моего разума еще не дошла мысль о том, что грунтовка - она и в баллоне - "грунтовка" и правило - разводить ее как можно жиже еще никто не отменял... Намучившись вдоволь, подумав, что с аэрографом что-то не так (на самом деле не так - было с моими мозгами и руками), я переключился на аэрограф, который шел в наборе с компрессором, простенький такой, одинарного действия, пистолетного типа. О чудо! Грунт лег на газету, а потом и на модель как нужно - тонким, ровным слоем, без всяких капель, плевков и прочих сюрпризов. Результат Вы можете наблюдать постом ниже.

Самое интересное в этой глупой "нубской" истории то, что аэрографы по характеристикам идентичны, у них обоих сопло 0,3 мм и в чем прикол я так и не понял, но я думаю разгадка близка - впереди окраска игрушки.

P.S. Игрушка пока отправилась в герметичный контейнер, я жду заказанную на ebay краску и недостающие пигменты, заказанные так же online только уже в России.

P.P.S. В продолжение истории великих запилов была приобретена следующая игрушка из разряда  "старые дрова" - Academy - Pzkpfw IV Ausf. H (with armor). Перепаковка старой Tamiya - как сообщил мне интернет. Как я уже говорил я не знаток мат. части танков, поэтому как и прежде я буду пилить исходя из собственных мыслей, книжек в pdf, чертежей неизвестного происхождения и кучи фотографий военного времени. Надеюсь в следующем посте я начну обзор  первых шагов, ибо взглянув на отливки и на чертежи я понял, что пилить придется долго и упорно. Как раз то что мне пока и нужно.

Фото. Грунтовка.

Ну вот и подошел к своему завершению мой запил этой игрушки, во многом корявенький, не достаточно глубокий и обстоятельный, охватывающий все стороны этой игрушки. Игрушка загрунтована стравленной из баллона серой грунтовкой Tamiya и поставлена на просушку. Процесс грунтования происходил посредством аэрографа, даже двух аэрографов, об этом процессе и трудностях я расскажу чуть позже, а пока просто фото, того что получилось.

Загрунтованные катки танка.

Гусеницы в полусобранном состоянии, так я и не решился собрать ходовую полностью, а потом ее красить.

Общий вид на загрунтованную игрушку, крепленя траков на башне доработал.

Фото. Результаты.

Позади выходные, надо сказать довольно продуктивные выходные... Игрушка почти готова к грунтовке, осталось немного доработать башню - сделать крепления для навесных траков. А пока небольшой фотоотчет об изменениях внесенных в этот танк.

Сделаны "правильные" щитки. 21 деталь на каждое крыло. Результатом вполне доволен, если найду в местном магазине заклепки меньше 0,6 мм, то еще доработаю и клепку по переднему краю основного крыла и по периметру открывающегося элемента. В передней части танка добавлена пара сварных швов, в тех местах, где их отсутствие будет бросаться в глаза.

Доработаны и установлены гранатометы, к ним сделана проводка, осталось сделать имитацию сварного шва на креплении сверху башни. Пересверлены отверстия в крышке вентиляции, теперь их нужное количество. Добавлен спаренный пулемет в башне танка, а так же добавлены крепления для колпака курсового пулемета эти элементы не видно на этой фотографии, зато хорошо заметно на общей фотографии, я размещу ее ниже.

Переделаны фильтры Фейфеля в более поздний вариант, переделан домкрат, также к нему добавлена ручка. Пускатель двигателя также подвергся тотальному перекрою - Zvezda дает правильно только его форму. Замки на ящике ЗИП перенесены наверх, почему они по-умолчанию внизу - загадка. Из недавно приобретенного скотча Tamyia сделана имитация ребер жесткости на фильтрах и защите выхлопных труб. С серьг срезаны непонятные колечки, сколько я не искал похожие элементы в интернете, так и не нашел, аналогично изменил и передние серьги.

Практически с нуля изготовлен огнетушитель, тот что дается в наборе я назвал - "вариация на тему..." Добавлены фототравленные решетки и пенал для антенны. Немного доработана крышка моторного отсека.

Пара общих видов на то что у меня получилось. Даже не думал столько перепиливать. Увлекся, а ведь хотелось просто собрать игрушку из коробки... В общем, вертел свою игрушку и так и эдак, где-то зашкурил, где-то зашпаклевал, где-то высверлил недостающие отверстия. Результатом остался доволен, впереди этапы сборки ходовой и покраски, причем на этапе покраски можно все испортить или наоборот улучшить, посмотрим что получится у меня.

E-bay.

Осваиваю этот магазин. Первая покупка - краска Tamiya XF-60 - нигде ее нет в России, попробую дождаться.

Планы - Доработки. Мысли.

Вчера вечером долго смотрел и размышлял над башней этой игрушки. Пришел к такому - умозаключению - "Люки необходимо сделать более насыщенными и непременно закрытыми". Почему? Все просто - люки, особенно внутренняя сторона совершенно невыразительные на этой игрушке, да и фигурки танкистов нужны, если делать их в открытом положении... Фигурок у меня нет, да и красить я их пока не умею. Решил - переделал. Добавил недостающие элементы на комбашню и ее люк. Хотя не без проблем конечно, деталь - направляющая, для люка комбашни очень короткая. Почему-то Zvezda решила что люк на игрушке необходимо делать исключительно в открытом состоянии... Заметил еще одну особенность - количество отверстий в вентиляционном лючке не соответствует реальности, на любом фото их шесть, на модели же - пять.

Как-то еще в начале, при просмотре фотографий заметил, что на командирских модификациях танка (во всяком случае на фото таких танков), на корме располагался пенал для дополнительной антенны, а где же пенал для стандартной комплектации танка? Ведь антенна убиралась командой, на многих встреченных в интернете фото она отсутствует. Нашел - пенал находится на стыке бронеплит корпуса, по правой стороне, ближе к корме танка. Однозначно реализую на своей игрушке.

Фото готовой верхней бронеплиты башни. Неаккуратность с супер текучим клеем - мой враг., но думаю грунтовка мне поможет на последних этапах.

Один из 5-и гранатометов на корпусе танка, для меня пока предел навыков. Он состоит из 11-и деталей, надо привыкать работать с мелочевкой, а еще надо обязательно купить лупу или я лишусь скоро глаз своих...

Решился переделать воздушные фильтры в более позднюю их ипостась. Купил двух компонентную шпаклевку Tamiya, под это дело и с трудом отодрал фильтры от модели. Пора завязывать с буду - не буду, в этом увлечении важен четкий продуманный план на пути к цели.

Фото. Очередная доработка.

Постепенно продолжается перепил моей игрушки, чем больше и внимательней смотришь в чертежи или книжки, тем больше неточностей находишь в танке... Лично для меня это хорошо, я для этого перепил и затеял, лично полученный опыт - незаменимая штука, на мой взгляд, в этом увлечении...

Много раз смотрел на "задницу" этой игрушки и каждый раз, меня что-то неуловимо раздражало, все не мог понять что... И вот в очередной раз взглянув на игрушку а затем на монитор компьютера, где было одно из сотен фото "тигра" я понял что мне не нравилось... Домкрат! Zvezda почему-то его перевернула, причем не просто перевернула, а дала саму деталь в зеркальном отражении, пришлось менять местами ноги и голову, ну и ручку приделать...

Эвакуационный люк я всетаки добил, на этом фото представлен его окончательный вариант. На мой взгляд, крепление люка слишком велико, хотя сравнивая с фото реальных машин - вроде-бы все в порядке. Кстати на этом люке я опробовал имитацию сварного шва при помощи литника и цемента от Tamiya.

Доработка командирской башенки полным ходом. Внимательно взглянув на чертежи, а затем и на фото танка, я заметил что Zvezda и тут чуть-чуть приврала, размеры наблюдательных прорезей слишком большие, необходимо уменьшить. Ну и водостоки уже высверлены.

Помимо представленных доработок, полным ходом идет постройка "с нуля" оборонительных гранатометов, которые Zvezda почему-то забыла добавить в этот набор, Все тросы заменены на медные аналоги, доработаны крепления гусениц на башне танка.

Будущее. Планы.

Хм... как ни странно нашел фары, заказал, в понедельник буду оплачивать. Доделал я таки гусеницы для этого танка. Мой личный вывод: первый блин - комом! Слишком глубоко запилил канавки - это раз (увлекся наверное, опыт незаменимая штука), высверленные отверстия в гребнях траков ни разу не соответствуют действительности, великоваты да и форма абсолютно другая - это два (к сожалению пока не приобрел я ручную микродрель для очень мелких сверел). Учтен опыт. Кстати, трудоемкий это процесс, очень трудоемкий и однообразный, намного проще купить готовые от мастерклаба например.

На фото прототипа подсмотрел совершенно другую укладку троса для натяжки гусениц. Заменил на железный тросик нужного диаметра, осталось решить проблему с креплением железа к пластику и изготовить скобы для крепления троса к броне...

Люк до сих пор пока остается в планах.

Продолжаю подготовку к постройке своих следующих игрушек - "кошек", первая модель уже на руках, я писал о ней выше, в планах приобрести такую же только с тентом, ну и из тех, что есть на рынке на сегодняшний момент - заказаны обе модели от HobbyBoss (Late и Early варианты), подумав что работать с травлением нужно рано или поздно начинать - заказал травление от Eduard на одну из моделей от фирмы Zvezda, второго комплекта к сожалению не оказалось в магазине, буду искать. Также планирую заказать разные наборы вооружения на эти модели сравнить их и решить для себя с чем дальше мне проще и удобнее будет работать. Кратко приведу список, что удалось найти по этому броневику:

Модели (1/35):

• Airfix - M3A1 Scout Car (07360-0) - старая модель, уже не выпускают (1979 г.).
• Revell - M3A1 Scout Car (03078) - старая модель, уже не выпускают, можно найти на забугорных сайтах.
• Zvezda - M3A1 Scout Car (3519)
• Zvezda - M3A1 Scout Car (с тентом) (3581)
• HobbyBoss - M3A1 Scout Car (Late) (82452)
• HobbyBoss - M3A1 Scout Car (Early) (82451)

Наверняка есть кто-то еще, просто я не нашел. Цены не стал приводить, они везде разные. Из различного афтермаркета нашлись следующие позиции, полагаю тоже далеко не все что можно найти на эту модель броневика:

Дополнения (1/35):

• Eduard - Фототравление (Для Revell) (EDU-35936) - на сайте производителя его нет и, написано, что не будет.
• Eduard - Фототравление (Canvas Top) (Для Zvezda) (EDU-35817) - так и не понял к какой из моделей это травление, в любом случае, на сайте производителя его нет.
• Eduard - Фототравление (Для Zvezda) (EDU-35488).
• Eduard - Фототравление (Для HobbyBoss) (EDU-36181).
• ACE - Фототравление (Для любой из моделей) (PE35004).
• Hussar Productions - Смола - колеса (Для любой из моделей) (HSR 35070).
• PlusModel - Фототравление + Смола - двигатель (Для HobbyBoss) (PM162).
• Blackdog - Смола - тенты, обвес (Для любой из моделей) (T35049).
• Tasca - Пластик - канистры (US) (Для любой из моделей) (TSC35-L14).
• Elf - Пластик - фары (Для любой из моделей) (ELF3501).
• RB Model - Фототравление + ствол - оружие (12,7 M2) (Для любой из моделей) (RB35B13).
• Voyagermodel - Фототравление + ствол + смола - оружие (12,7 M2) (Для любой из моделей) (VBS0207).
• Tasca - Пластик - оружие (12,7 M2) (Для любой из моделей) (TSC35-L8).
• Tasca - Пластик - оружие (12,7 M2) (Для любой из моделей) (TSC35-L9).
• Tasca - Пластик - оружие (7,62 М1919) (Для любой из моделей) (TSC35-L26).
• Танк - Пластик - оружие (7,62 М1919) (Для любой из моделей) (A-247).
• RB Model - ствол - оружие (7,62 М1919) (Для любой из моделей) (RB35B82).

Все что буду заказывать буду выкладывать в этом блоге.

Фото. Планы.

Переделал фары, доделал крепления защиты выхлопных труб. Продолжаю пилить гусеницы... Кстати, на одном из фото, заметил, что гребни на гусеницах были с отверстиями, решил высверлить, не совсем точно, ибо там отверстия сложной формы, но пока не вижу способа симитировать такое отверстие имеющимися инструментами.

В планах на сегодняшний вечер, помимо пиления гусениц, попробовать сделать эвакуационный люк на башне.

Купил M3A1 от Zvezda... Пилить не перепилить, как не хочется, но изкоробочной сборки у меня не получается. Параллельно с заказом фототравления от Eduard, начал охоту за остатками фар от Elf... Может повезет?

Обещанные фотографии:

Переделал проводку к фарам, использовался тянутый литник и случайно найденный пластик круглого сечения. На этот раз результат меня вполне устроил.

Добавленные болты крепления ходовой. По уму надо было делать еще когда ванна и деталь на которую наносились болты были не склеены, а так... Пришлось резать мастерклубовские болты.

Доделанная защита выхлопных труб танка, результатом остался не вполне доволен, до аккуратности мне еще как до Китая...

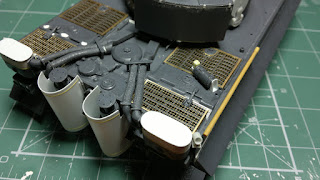

Добавлены скобы на воздуховод от фильтров Фейфеля, в кадр попала недоделанная гусеница. Будь она проклята!

Продолжение. Этап 2.

Реорганизация закончена. Смог выделить кусочек места на рабочем столе в комнате и организовать нормальное освещение. Гусеницы... Они убивают. Всем, кто собирается делать перепил - пожалейте время, купите готовые.

Убрал проводку к фарам танка. Думаю как ее переделать. Кстати в местном модельном магазине появились травленые решетки на этот танк и я с радости купил их сразу же, в этот же день пришло на почту письмо - уведомление что заказанные мною решетки в онлайн магазине, отправлены мне по почте... Ну что же, это мой далеко не последний "Тигр" - пригодятся. При помощи мастрклабовских болтов сделал дополнительное крепление ходовой части танка. Переклеил стопор командирского люка - на этот раз правильно. Приобрел железные тросы и не угадал с диаметром, тех что располагаются на верхней бронеплите. Придется еще раз идти...

Пока идет доработка гусениц, продумываю следующую игрушку, над которой буду работать, скорее всего это будет White M3A1 Scout Car.
